| 生产与应用： |
a.分子量大小稳定、分布窄、低聚物含量低,性能稳定.低聚物含量的降低保证客户产品在强紫外线照射下的长期稳定性，不溢胶、不流淌、黏结性能稳定.
b.环保性高,不含氯，卤素含量低,重金属含量低，符合FDA和欧洲相关标准.
c.可提供一系列产品,从低到超高分子量的系列产品，保证了客户产品研发的可持续性.
d.稳定的供应能力.原料来自于一体化基地.
e.拥有聚异丁烯生产和使用经验,为客户提供完善的解决方案.
f.中、高分子量聚异丁烯常被用于胶粘剂、橡胶、香口胶、石油工业等.
|
| 产品特点： |
a.良好的绝缘性能、冷流性HMW ≈crosslinked rubber not chem bonds / liquid or plastics under load及化学惰性
b.阻水、阻沸水，完全不溶于水，阻气B200 < HDPE, > LDPE / NR
c.常温下，抗酸抗碱且不溶于液体或气体溴、氯,不溶于甲醇、乙二醇、甘油、丙酮、环己酮、醋酸甲/乙酯;可溶于乙醚、 醋酸丁酯、动植物油脂、矿物油、三苯溶剂等
d.低温保持弹性至-50℃,逐渐变硬变脆,180℃开始流动、分解
e.分子量分布窄,纯度高,灰分少(<100ppm),挥发物少(<1‰)
f.优良的耐候性，但UV可引起分解，加入碳黑、抗氧化剂及稳定剂等可避免
|
| 中分子量聚异丁烯特性： |
中分子量Oppanol:无色、透明、软树脂状
| 性能 |
粘均分子量 |
100℃黏度 |
玻璃化转化点 |
20℃膨胀系数 |
氟含量 |
正己烷含量 |
电阻系数 |
密度 |
水渗透系数 |
| 单位 |
|
mPa·s |
℃ |
K-1 |
mg/kg |
mg/kg |
W·cm |
g/cm³ |
g/m·h·mbar |
| 检测方法 |
GPC |
Brookfield |
DSC |
ISO |
Wickbold |
Wickbold |
ISO |
DIN51757 |
ISO |
| Oppanol B10 |
40000 |
30000 |
–65 |
6.3·10-4 |
3 |
150 |
1016 |
0.92 |
2.5·10-7 |
| Oppanol B12 |
60000 |
150000 |
–64 |
6.3·10-4 |
4 |
200 |
1016 |
0.92 |
2.5·10-7 |
| Oppanol B15 |
85000 |
700000 |
–64 |
6.3·10-4 |
4 |
250 |
1016 |
0.92 |
2.5·10-7 |
|
| 高分子量聚异丁烯特性： |
高分子量Oppanol:无色、透明、橡胶状
| 性能 |
粘均分子量 |
数均分子量 |
斯托丁格指数 |
挥发物质 |
稳定剂含量 |
灰质含量 |
20℃黏度 |
密度 |
玻璃化转化点 |
| 单位 |
|
|
cm³/g |
% |
mg/kg |
mg/kg |
P*S |
g/cm³ |
℃ |
| Oppanol B30 |
200000 |
730000 |
76.5–93.5 |
0.03 |
250–500 |
<100 |
1x10+7 |
0.92 |
-64 |
| Oppanol B50 |
400000 |
120000 |
113–143 |
0.02 |
250–500 |
<100 |
1x10+8 |
0.92 |
-63 |
| Oppanol |
800000 |
200000 |
178–236 |
0.015 |
250–500 |
<100 |
3x10+8 |
0.92 |
-63 |
| Oppanol B100 |
1110000 |
250000 |
241–294 |
0.01 |
250–500 |
<100 |
1x10+9 |
0.92 |
-62 |
| Oppanol B150 |
2600000 |
425000 |
416–479 |
0.01 |
250–500 |
<100 |
1x10+9 |
0.92 |
-61 |
| Oppanol B200 |
4000000 |
600000 |
551–661 |
0.01 |
250–500 |
<100 |
1x10+11 |
0.92 |
-61 |
|
|

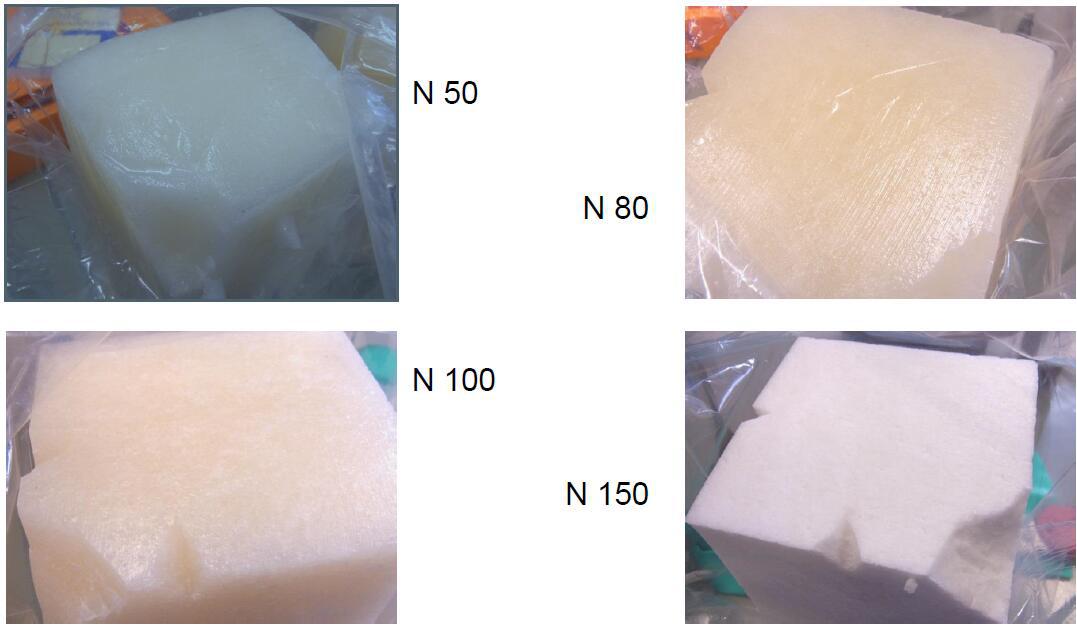

Polyisobutene 聚异丁烯（PIB）副牌很接近正牌货的 N-50, N-80, N-100, N-150 N-50可用作口香糖的生产，N-80, N-100, N-150用在胶粘剂和屋顶的生产里
副牌原因：斯托丁格指数偏高或偏低5-10% (Staudinger index) 40-60吨/月，持续供应且只能够卖给终端用户。
|
|
